- 光纖布拉格光柵光學傳感器之探詢方法
- 來源：賽斯維傳感器網 發表于 2014/12/24
由于光纖布拉格光柵可以被植入不同的特定反射波長，所以可以利用它來實現良好的波分復用(WDM)技術。這個特性使得可以在一條長距離的獨立光纖上，以菊花鏈的形式連接多個不同的擁有特定布拉格波長的傳感器。波分復用技術在可用的光學廣譜中為每一個FBG傳感器分配了一個特定的波長范圍供其使用。由于光纖布拉格光柵固有的波長特性，就算在傳輸過程中由于光纖介質的彎曲和傳輸造成了光強的損耗和衰減，傳感器測得的結果也仍然能夠保持準確。
每一個獨立的光纖布拉格光柵傳感器的工作波長范圍和波長探詢器可探詢的總波長范圍決定了在一條單獨的光纖上可以掛接的傳感器的數量。一般來說，因?yàn)閼?yīng)變改變造成的波長改變會比溫度改變造成的波長改變更加明顯，所以一般會為FBG應變傳感器分配大概5納米的工作波長范圍，而FBG溫度傳感器則分配大概1納米的工作波長范圍。又因?yàn)橥ǔ５牟ㄩL探詢器能提供的測試范圍大概為60到80納米，所以一條光纖上掛接的傳感器數量一般可以從1個到80個不等–當然，這要建立在各個傳感器反射波長的區域在光譜范圍內不會有重疊(圖4)的基礎上的。因此，在選擇FBG傳感器的時候，需要仔細地選擇標稱波長以及工作波長范圍來保證每一個傳感器都有其獨立的工作波長區域。

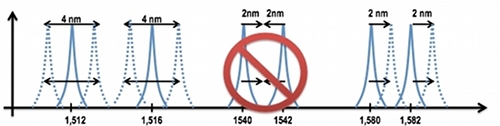

圖4.同一條光纖上掛接的每一個FBG傳感器必須具有其獨立的工作波長范圍
一般的FBG傳感器會擁有幾個納米的工作波長范圍，所以光學探詢器必須能夠完成分辨率為幾個皮米甚至更小的測量–一個相當小的量級。探詢FBG光柵傳感器可以有幾種方法。干涉計是通常運用的實驗室設備，它可以提供相當高分辨率的光譜分析。但是，這些儀器一般來說非常昂貴，體積龐大并且不夠堅固，所以在一些涉及各種結構的現場監測的應用中，如風機葉片，橋梁，水管以及大壩等環境的監測中，這些儀器都不適用。
一種更加堅固的方法是引入了電荷耦合器件(charge-coupleddevice-CCD)以及固定的分散性單元，一般是指波長位置轉換。
在這種方法中，會用一個廣譜的光源照射FBG傳感器(或者一系列FBG傳感器)。這些反射光束會通過一個分散性單元，分散性單元會將波長不同的反射光束分別分配到電荷耦合器件(CCD)表面不同的位置上去。如下圖5所示。

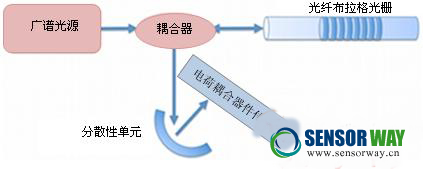

圖5.使用波長位置轉換法探詢FBG光學傳感器
這種方法可以快速并且同時地對掛接在光纖上的所有FBG傳感器進行測量，但是它只提供了非常有限的分辨率以及信噪比(SNR)。舉例來說，如果我們希望在80納米的波長范圍中實現1皮米的分辨率，那么我們需要一個包含80,000個像素點的線性CCD器件，這個像素指標已經比目前在市面上能夠找到的最好的線性CCD器件(截至2010年7月)的指標高出了10倍以上。另外，因?yàn)閺V譜光源的能量是被分散到一個很廣的波長范圍中，所以FBG反射光束的能量會非常小，有時候甚至?xí)o測量帶來困難。
目前最流行的方法是利用一個可調法珀濾波器來創造一束具有高能量，并且能夠快速掃頻的激光源來代替?zhèn)鹘y(tǒng)的廣譜的光源�？烧{(diào)的激光源將能量集中在一個很窄的波長范圍里面，提供了一個具有很高信噪比的高能量的光源。這種體系結構提供的高光學功率讓使用一條光纖掛載多個光學通道成為可能，這樣就能有效地減少多通道探詢器的成本并且降低系統的復雜度�；谶@種可調激光架構的探詢器可以在一個相對大的波長范圍里面以很窄的光譜帶進行掃描，另一方面，一臺光探測器將與這個掃描同步，測量從FBG傳感器反射回來的激光束。當可調激光器發射的激光波長與FBG傳感器的布拉格波長吻合的時候，光探測器就能測量到相應的響應。該響應發生的時候可調激光的波長就對應了此時FBG傳感器處測得的溫度以及/或者應變，如圖6所示。

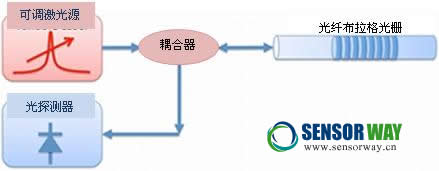

圖6.用可調激光源法探詢FBG光學傳感器
使用這種方法進行探詢可以達到大概1皮米的精度，對應到傳統FBG傳感器的精度即是約1.2微應變(FBG應變傳感器)或約0.1攝氏度(FBG溫度傳感器)。因?yàn)榭烧{(diào)激光源法相對于其它的方法來說具有很高的光學功率，所以這種探詢法還可以適用于光纖長度更大(超過10千米)的測量應用中。
FBG光學傳感器的優勢
通過使用光波代替電流以及使用標準光纖代替銅線作為傳輸介質，F(xiàn)BG光學傳感解決了許多使用電氣傳感需要面臨的挑戰和解決的困難。光纖和FBG光學傳感器都是絕緣體，具有被動性電學特性，并且不受電磁感應噪聲的影響。具有高光學功率可調激光源的探詢器可以以很低的數據丟失率甚至是零丟失來完成長距離的測量。同時，與電氣傳感器系統不同，一個光學通道可以同時完成多個FBG傳感器的測試，極大地減小了測試系統的體積，重量以及復雜度。
在一些外部環境條件惡劣的應用現場中，一些常用的電氣傳感器，例如箔應變片，熱電偶，以及振弦式傳感器已經很難使用甚至已經失效的情況下，光學傳感器是一個非常理想的解決辦法。因?yàn)楣鈱W(xué)傳感器的用途以及安裝方法和這些傳統的電氣傳感器類似，所以從電氣測試方案過渡到光學測試方案會相對簡單。如果能夠?qū)饫w和FBG的工作原理有一個比較好的了解，那將幫助你更好地接受光學測試技術并駕馭這種新技術所帶來的所有優勢。
