- ROHM 的防水氣壓傳感器不僅僅能夠預測天氣
- 來源：賽斯維傳感器網 發表于 2021/11/16
MEMS 壓阻式壓力傳感器有別于傳統氣壓計，具有防水封裝、內置溫度補償和高應力耐受性。
雖然最早的氣壓計已有 300 多年的歷史，但現代氣壓傳感器的功能遠遠超過傳統的天氣預報。現在，不斷縮小的芯片尺寸使這些傳感器能夠在汽車引擎甚至智能手機中發揮作用。
ROHM Semiconductor 最近推出了 BM1390GLV 氣壓傳感器。新器件是一種 MEMS 壓阻傳感器，防水等級為 IPX8，適用于家用電器、工業設備和緊湊型物聯網設備。
這種常見的傳感器有何獨特之處？
MEMS 壓阻式壓力傳感器如何工作？
首先，簡要回顧一下 BM1390GLV 的基本原理可能會有所幫助：壓阻效應。這種效應是指材料的電阻響應于外部機械力而發生的變化。半導體的壓阻效應比金屬要明顯得多。
如下所示，壓阻式壓力傳感器通過將壓阻式傳感元件連接到柔性膜片上來創建惠斯通電橋。

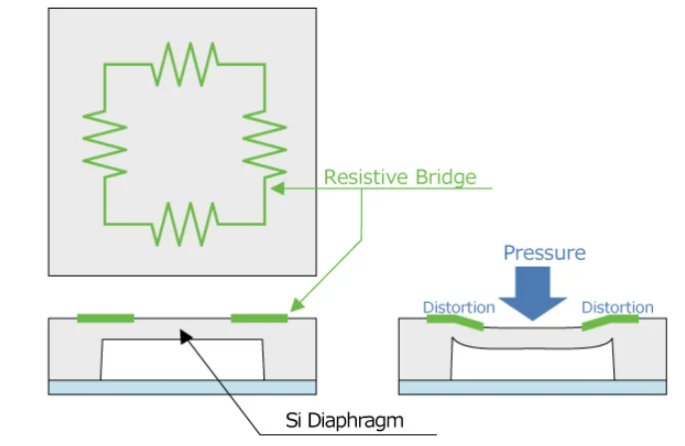

壓阻式壓力傳感器創建惠斯通電橋。圖片由ROHM 提供
在壓力的影響下，隔膜發生偏轉，從而改變壓阻元件的電阻。電阻的變化會產生一個與電橋輸出端施加的壓力成正比的電壓信號。
當今的傳感器通常具有內置電子設備，可在將電橋輸出信號傳送到信號調節鏈中的下一個環節之前進一步處理該信號。
MEMS：一項關鍵的使能技術
許多傳感器，包括壓力傳感器，都依賴于系統中的可移動部件。MEMS（微機電系統的簡稱）是使硅芯片上靠近信號調節電子設備的可移動部件成為可能的關鍵技術。
下圖顯示了如何使用該技術在硅芯片上創建微型質量阻尼彈簧系統以實現加速度計傳感器。

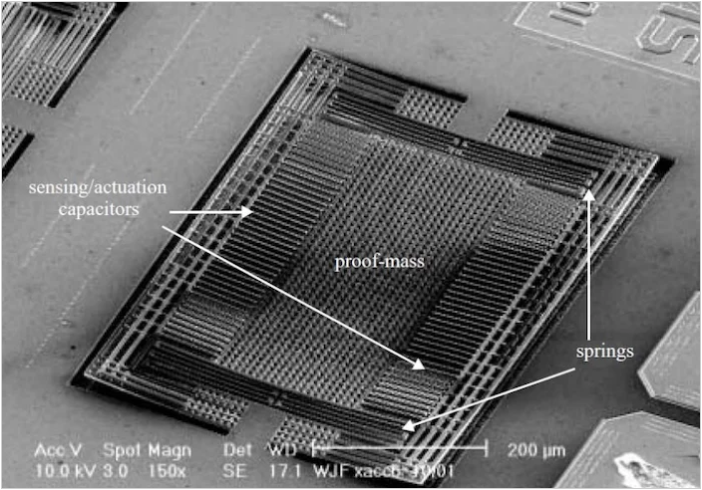

CMOS MEMS 加速度計的掃描電子顯微照片 (SEM)。圖片由K. Zhang 提供
事實上，微制造技術的巨大進步使當今許多小型低成本傳感器成為可能。例如，ROHM基于 MEMS 技術的新型壓力傳感器采用緊湊的 2.0 mm × 2.0 mm × 1.0 mm 封裝。
防水性能
下圖對比了 BM1390GLV 與傳統設計。

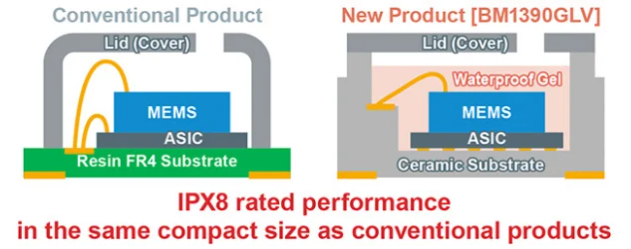

BM1390GLV 結構與同類產品相比，圖片由ROHM 提供
BM1390GLV 中采用的 MEMS 和控制電路可能與其他類似產品沒有太大區別；然而，新傳感器采用專有結構和特殊的防水凝膠，使其適用于需要防水性能的工業設備和家用電器。
BM1390GLV 采用IPX8 級防水封裝— 最高防水等級。
內置溫度補償
應變計的特性隨溫度而變化，因此需要溫度補償來提高壓阻式壓力傳感器的精度，尤其是當設備要在廣泛的溫度范圍內使用時。
根據 ROHM 的說法，BM1390GLV 采用專有的溫度補償算法來最大限度地減少溫度引起的誤差。
下圖比較了新傳感器與其他同類產品的性能。

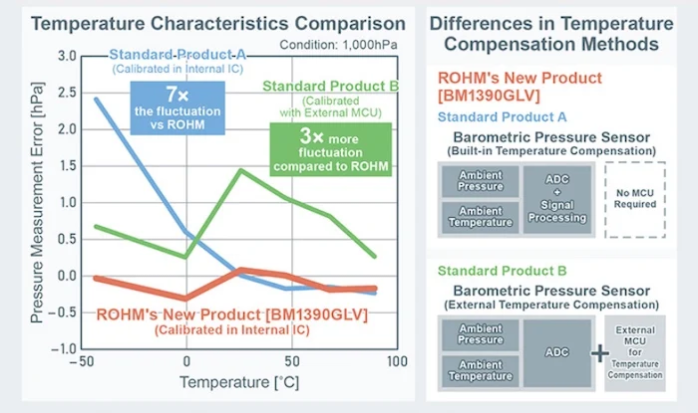

BM1390GLV 與同類產品的性能對比。圖片由ROHM 提供
該公司聲稱新傳感器（上面的紅色曲線）優于具有內部溫度補償（藍色曲線）的同類產品以及那些消除外部 MCU 誤差的解決方案（綠色曲線）。另請注意，由于溫度校準不需要外部 MCU，因此新器件可以提供較低的設計復雜性。
承受壓力
BM1390GLV 使用陶瓷封裝，最大限度地減少了安裝應力的誤差。下圖顯示了用于新傳感器的陶瓷封裝和傳統傳感器中常用的樹脂封裝的應力模擬。

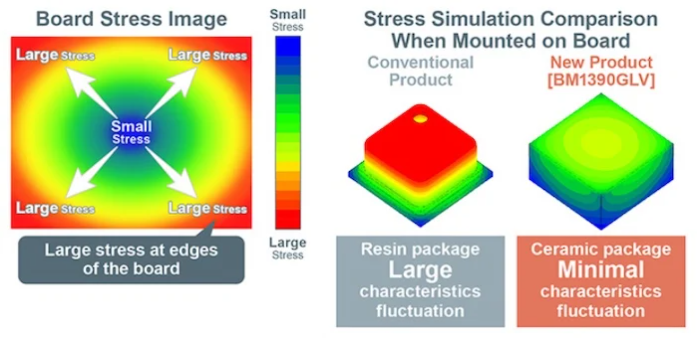

陶瓷封裝與樹脂封裝的應力模擬。圖片由ROHM 提供
采用更堅固的封裝消除了設計人員在使用樹脂產品時面臨的布局限制，因此提供了更大的設計靈活性。
氣壓傳感器的應用
氣壓傳感器測量絕對氣壓。除了傳統的天氣預報應用外，這些傳感器還可用于智能手機的導航。由于氣壓隨海拔升高而降低，因此來自高分辨率氣壓傳感器的信息可用于確定海拔高度。

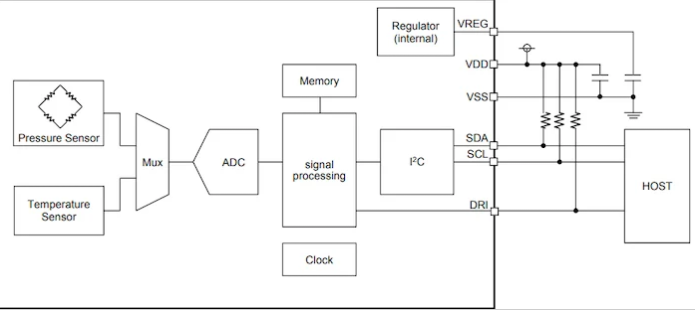

BM1390GLV典型應用電路及框圖。圖片由ROHM 提供
可用于輔助衛星導航或用于汽車發動機
在丟失衛星信號的情況下。航位推算通過估計行進的方向和距離來計算一個人的位置。在某些情況下，氣壓傳感器可以區分小至一步高度的高度變化。
這些傳感器適用于跟蹤健身活動和識別手勢。氣壓傳感器還用于汽車發動機，以在不同海拔高度行駛時實現最佳效率。

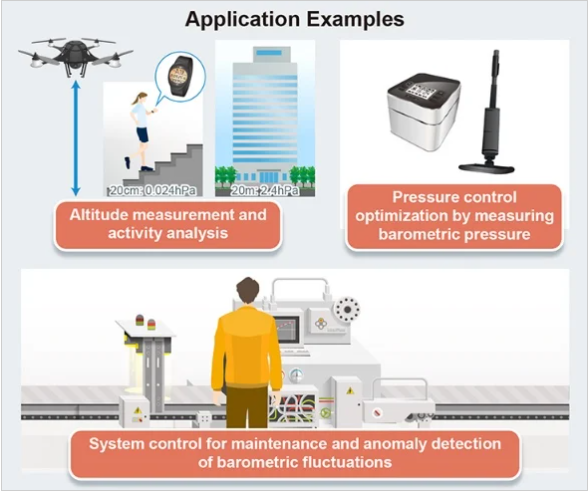

新型 BM1390GLV 氣壓傳感器的用例。圖片由ROHM 提供
ROHM的新型傳感器主要針對家用電器，如電飯煲和吸塵器；需要防水性能的工業設備；在戶外運行的小型物聯網設備；和無人機。
