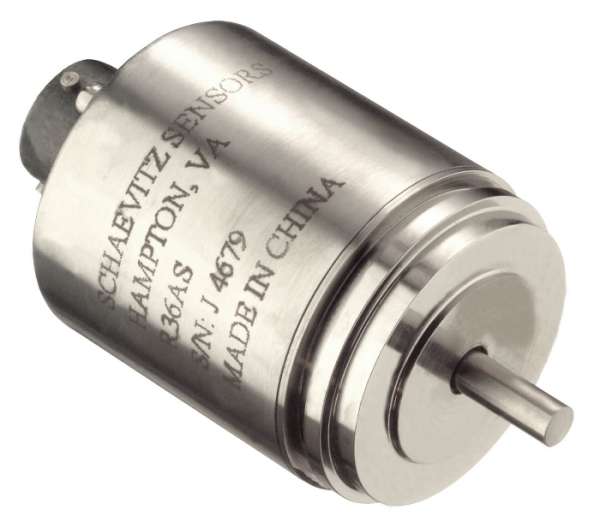

02560927-000角位移傳感器

產品來源：專業傳感器供應商——北京賽斯維測控技術公司

產品說明：

02560927-000角位移傳感器：RVDT采用非接觸式專利設計，與同步分析器和電位計等其它傳統的角位移測量?jī)x相比，有效地提高了長期可靠性。它的設計獨特，在不使用諸如滑環、葉片、接觸式游標，電刷等易磨損的活動部件的前提下仍可保證測量精度。
    該傳感器采用特殊形狀的轉子和線繞線圈，模擬線性可變差動傳感器(LVDT)的線性位移，有較高的可靠性和性能。轉子軸的旋轉運動產生線性輸出信號，圍繞出廠預置的零位移動±60°(總共120°)。此輸出信號的相位指示離開零位的位移方向。轉子的非接觸式電磁耦合使產品具有無限的分辨率，即絕對測量精度可達到零點幾度。
    R30A和R36AS RVDT是交流角位移傳感器。3 Vrms的交流勵磁會產生交流輸出電壓，隨轉軸的角位移變化而發生線性變化。產品為交流下作方式，不需要使用集成信號調理電子組件，從而為用戶提供了極廣的工作溫度范圍(-55℃到150℃)。
    產品出廠校準為在±30度工作范圍，R30A和R36AS的非線性度低于滿量程的±0.5%，靈敏度為2.2 mV/Vinrms/度。
    擴展量程最高可達到±60°，但線性度較差。與R30A相比，R36AS最突出的一點就是它采用了更加堅固耐用的不銹鋼15號外殼以及MS型連接器。R30A采用較小的11號鋁外殼，跨線終端用于腐蝕性較小的應用中。對于機加工設備、閥位顯示和旋轉制動器反饋等應用，這兩種傳感器表現卓越，有長期可靠性。

所屬品牌： Schaevitz
輸出： -0.4~0.4V
量程： ±30°
封裝：不銹鋼外殼，15號伺服安裝
工作溫度范圍： -55℃~150℃
精確度：0.5%
供電電源：3V rms(2.5KHz)
特點：非接觸式,不銹鋼15號外殼， MS電氣連接
類型：角位移傳感器(RVDT)
電氣連接：Bendix PT06-10-6S
典型應用： 機床設備，閥定位，促動器反饋
