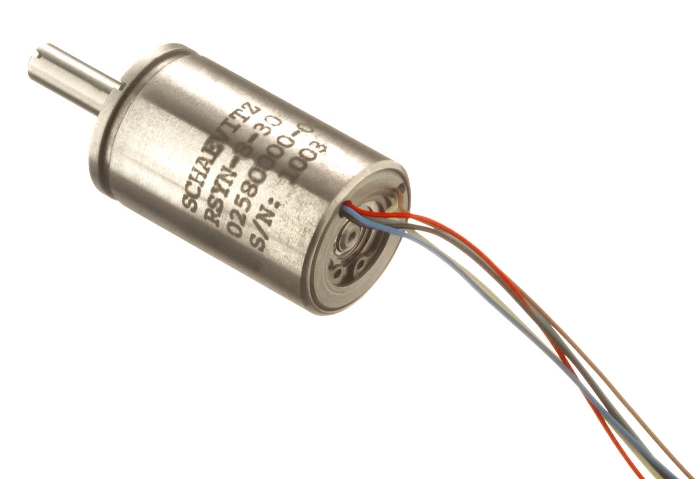

02560947-000角位移傳感器

產品來源：專業傳感器供應商——北京賽斯維測控技術公司

產品說明：

02560947-000角位移傳感器：RSYN角位移傳感器為非接觸式，采用具設計專利的轉子和線圈。這種結構省卻了滑環、轉子繞組、接觸游標和電刷等易磨損，導致性能下降的部件。線圈的設計實現了高輸出，低噪音。RSYNs可抗增強的沖擊和振動。耐受沖擊為11毫秒半正弦30g，容許振動為達到15到2000赫茲20g，此類傳動器是在惡劣環境應用的理想選擇。RSYNs同時可防潮，防鹽霧。在-67℉～221℉ (-55℃～105℃)的溫度范圍內，性能卓越，與同類角位移傳感器相比，優勢顯著。
    RSYN角位移傳感器設計緊湊。具有兩種直徑尺寸：RSYN-8-30直徑為0.750英寸(19.05毫米)，RSYN-11-30直徑為1.06英寸(26.92毫米)。線圈包含一個主要線圈和兩個次級線圈，置于定子內。轉子中沒有線圈。次級線圈作用為檢波線圈，檢測因轉子旋轉導致的通量變化。定子磁芯為高滲透性磁合金材料組成的迭片結構，轉子也是由同樣的材料組成。這些組件被極小的氣隙分隔開來。
    為“全鐵質”高效磁通量通路提供的此組合將產生較高的信噪比和較低的靈敏度溫度系數。產品的線性交流輸出代表轉軸角位移，它的高分辨率可識別細微的角度變化。兩個模塊均具備靈活的六根輸出導線，提供多種連接方案。兩個模塊出廠時±30°范圍經過校準。如客戶需要，也在±35°內校準，總轉角可達70°


所屬品牌： Schaevitz
輸出： -0.4~0.4V
量程： ±30°
封裝：不銹鋼，鋁外殼，伺服安裝
工作溫度范圍： -55℃~105℃
精確度：0.5%
供電電源：7.5V rms(3KHz)
特點：獨有轉子和線圈設計，可適應不良環境（潮濕，鹽霧，出色的溫度穩定性）
類型：角位移傳感器(RVDT)
電氣連接：6針接插件
典型應用： 加工制造業閥定位，液壓傳動，船舵定位，軍事，航天
