- 新型激光 “梳” 可實現對化學物質的超高精度快速識別
- 來源：亞當澤維 | 麻省理工學院新聞 發表于 2025/9/4

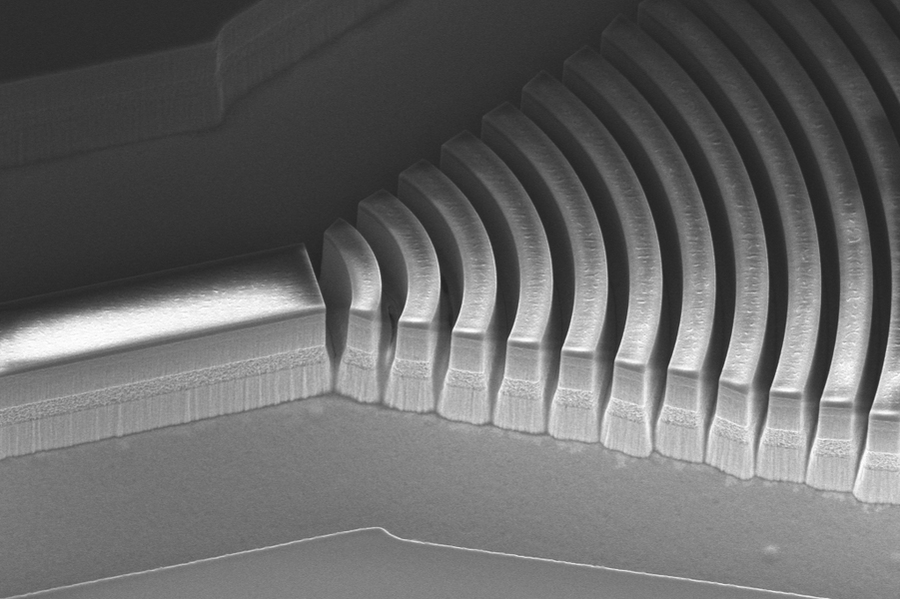

（圖片說明：帶有弧形輻射部件的 “梳” 的微觀視圖）
圖片說明：該頻率梳使用了圖中所示的雙啁啾鏡（DCM），這是一種特殊類型的光學鏡，具有多層結構，其厚度從一端到另一端逐漸變化。
圖片來源：由研究人員提供
光學頻率梳是經過特殊設計的激光，其作用類似于 “尺子”，能夠精準且快速地測量特定頻率的光。它們可用于以極高精度檢測和識別化學物質及污染物。
頻率梳非常適合用于遠程傳感器或便攜式光譜儀，因為它們無需復雜的移動部件或外部設備，就能實現對多種化學物質的精準實時監測。
但開發出帶寬足夠高、可滿足這些應用需求的頻率梳一直是一項挑戰。研究人員通常不得不添加龐大的組件，而這些組件會限制設備的可擴展性和性能。
如今，麻省理工學院的一組研究人員展示了一種緊湊的全集成設備：該設備利用精心設計的鏡片，可生成帶寬極寬且性能穩定的頻率梳。他們研發的這種鏡片，再加上片上測量平臺，能夠提供大規模生產遠程傳感器和便攜式光譜儀所需的可擴展性與靈活性。這一成果有望催生出更精準的環境監測設備，這類設備可從大氣中的痕量氣體中識別出多種有害化學物質。
“光譜儀的帶寬越寬，其性能就越強，但色散問題會成為阻礙。我們將這種限制帶寬的最大難題作為研究的核心，通過攻克每一個技術環節，確保頻率梳能夠穩定工作。” 麻省理工學院電氣與計算機科學系杰出教授、電子研究實驗室首席研究員、一篇相關開放獲取論文的資深作者慶虎（Qing Hu）表示。
該論文的第一作者是 2023 屆博士田毅（Tianyi Zeng）；其他作者還包括通用動力任務系統公司的亞馬克迪克梅利克（Yamac Dikmelik）、索雷博量子電子公司的謝峰（Feng Xie）與凱文拉斯科拉（Kevin Lascola），以及德克薩斯大學奧斯汀分校助理教授戴維伯格霍夫（David Burghoff，2009 屆理學碩士、2014 屆博士）。這項研究成果于今日發表在《光：科學與應用》（Light: Science and Applications）期刊上。
寬帶頻率梳
光學頻率梳會產生一系列等間距排列的激光譜線，這些譜線形似梳子的齒，因此得名 “頻率梳”。
科學家可利用多種類型的激光（對應不同波長）生成頻率梳。通過使用能產生長波紅外輻射的激光（如量子級聯激光器），他們可將頻率梳用于高分辨率傳感與光譜分析。
在雙梳光譜技術（DCS）中，一束頻率梳的光束直接穿過系統，最終照射到另一端的探測器上；而另一束頻率梳的光束則先穿過化學樣品，再照射到同一個探測器上。通過對比兩束頻率梳的探測結果，科學家能夠在頻率低得多的范圍內（該范圍內的信號更易分析）精準還原樣品的化學特征。
頻率梳必須具備高帶寬，否則只能檢測化學化合物的一個小頻率范圍，這可能導致誤報或檢測結果不準確。
色散是限制頻率梳帶寬的關鍵因素。若存在色散，激光譜線的間距會不均勻，而這與頻率梳的形成原理相悖。
“對于長波紅外輻射而言，色散現象會非常顯著，這一問題無法回避，因此我們必須通過系統設計找到補償或抵消色散的方法。” 慶虎說。
目前許多現有方法要么靈活性不足（無法適用于不同場景），要么無法實現足夠高的帶寬。
慶虎團隊此前曾針對另一種類型的頻率梳（利用太赫茲波的頻率梳）解決過色散問題 —— 他們研發出了雙啁啾鏡（DCM）。
雙啁啾鏡是一種特殊的光學鏡，具有多層結構，其厚度從一端到另一端逐漸變化。研究人員發現，這種帶有波紋結構的雙啁啾鏡與太赫茲激光器配合使用時，能有效補償色散。
“我們嘗試借鑒這一技術，并將其應用于紅外頻率梳，但過程中遇到了諸多挑戰。” 慶虎表示。
由于紅外線的波長是太赫茲波的 1/10，制造這種新型鏡片需要極高的精度。與此同時，他們還需在整個雙啁啾鏡表面鍍上一層厚厚的金，以散除激光工作時產生的熱量。此外，他們原先為太赫茲波設計的色散測量系統也無法適用于紅外線（紅外線的頻率約為太赫茲波的 10 倍）。
“我們嘗試實施這一方案兩年多后，陷入了僵局�！� 慶虎說。
新的解決方案
就在團隊幾乎要放棄之際，他們意識到了一個此前被忽略的關鍵點：他們當初設計帶有波紋的鏡片，是為了補償太赫茲激光器的能量損耗，但紅外輻射源的能量損耗遠沒有那么大。
這意味著他們可以采用標準的雙啁啾鏡設計來補償色散 —— 這種設計與紅外輻射是兼容的。不過，他們?nèi)孕柚圃鞄в谢⌒谓Y(jié)構的鏡片層以捕捉激光光束，這使得制造過程比常規情況難度大得多。
“鏡片的相鄰兩層厚度僅相差幾十納米，這種精度水平使得常規光刻技術無法勝任。除此之外，我們還必須在硬度極高的材料堆疊結構上進行深度蝕刻。實現這些關鍵的尺寸要求和蝕刻深度，是解鎖寬帶頻率梳性能的關鍵�！� 田毅表示。
除了精準制造雙啁啾鏡外，研究團隊還將該鏡片直接集成到激光器上，使設備變得極為緊湊。他們還研發了一種高分辨率的片上色散測量平臺，無需龐大的外部設備。
“我們的方法具有靈活性。只要能利用我們的平臺測量出色散情況，就能設計并制造出可補償該色散的雙啁啾鏡�！� 慶虎補充道。
綜合來看，雙啁啾鏡與片上測量平臺的結合，使研究團隊能夠生成穩定的紅外激光頻率梳，其帶寬遠高于未使用雙啁啾鏡時的常規水平。
未來，研究人員計劃將他們的方法擴展到其他激光平臺，以生成帶寬更寬、功率更高的頻率梳，從而滿足更嚴苛的應用需求。
“這些研究人員基于集成式空氣 - 電介質雙啁啾鏡，研發出了一種巧妙的納米光子色散補償方案。這種方法實現了對色散的前所未有的控制，能夠在室溫下生成長波紅外波段的寬帶頻率梳。他們的研究為實用化、芯片級頻率梳開辟了道路，其應用范圍可從化學傳感延伸到自由空間通信�！� 約翰霍普金斯大學懷廷工程學院教授雅各布庫爾金（Jacob B. Khurgin）評價道（他未參與該論文的研究）。
這項研究的部分資金來自美國國防高級研究計劃局（DARPA）和戈登與貝蒂摩爾基金會。研究工作的部分環節是在麻省理工學院納米技術中心（MIT.nano）的設施中完成的。
